スリップフォーム工法

イーシーフレーム工法

イーシーフレーム工法は、従来の手組みの型枠を使用しないコンクリート成型施工のトータルシステムです。弊社では、長年コンクリート自動連続成型施工に携わり、このシステムを作り上げました。

タイバーロック(登録商標)

コンクリート舗装に使用するD22のタイバーを保持する金具です。
詳しくは、タイバーロックのpdfを御覧ください。お問い合わせは、
product@suehiro‐sangyo.comまでお願いします。

特 徴

工期短縮

従来の型枠組、コンクリート打設、養生、脱型の4工程が1サイクルに集約できる。

型枠工不要

型枠工(熟練工、職人)が不要となる。

美しい線形・精度抜群

良好な線形で視線誘導の効果が高まり、舗装平坦精度の向上に寄与する。

強度増

低スランプのコンクリートを、強力油圧バイブレーターで締固めるため、手打設と同等以上の
強度発現を得られる。

凍結・融解に強い

強力油圧バイブレーターにより、コンクリート内に微細な気泡が分布するため、凍結融解に強い。

軽作業

高齢者でも継続的な作業が可能。

機械

各種施工機械(ヒューロン、パワーカーバーなど)でも利用可能であるため、汎用性が高い。

作業環境

従来施工の型枠材等が不要となり、資材等の分散が防げるため、作業帯が集約でき、
スマートな施工となる。

施工機械

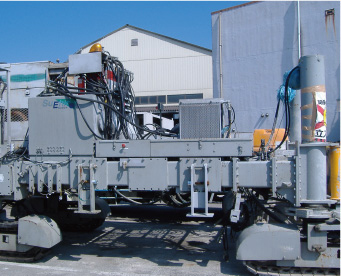

ヒューロン社製

ヒューロンTP-880コンパクト
寸 法
全長 5,160mm
全高 2,440mm
全幅 2,430mm
全重 8,000kg
性 能
エンジン出力 120HP/2,300rpm
成型スピード 毎分80cm
走行スピード 毎分45m
成型物最大高 1,500mm / 800mm
成型物最大幅 910mm or 1,520mm
ボーリング半径 7m
センサー装置 ・ステアリング2系統
・エレベーション2系統
・スローブ1系統

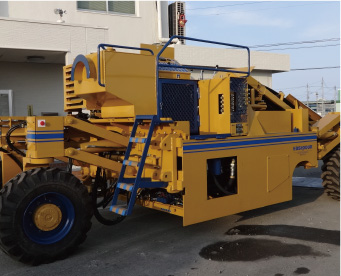

パワーカーバー社製

パワーカーバー8700
寸 法
全長 6,920mm
全高 2,740mm
全幅 2,590mm
回送時重量 11,000kg
性 能
エンジン出力 160PH/2,500rpm.(118kw)
駆動部分全装備重量 3輪キャタピラ懸架型=12.3t
4輪キャタピラ懸架型=13.62t
自動制御システム
センサーシステム
グレードコントロール×2系統
ステアリング×前後進各1系統
スローブコントロール×1系統
比例制御電磁弁 5系統
コンベヤーシステム 全長スタンダード4,600mm
オプション6,100mm
全幅610mm
駆動 油圧モーター駆動
トリマー 全長スタンダード1,020mm
オプション3,050mm
切削軸型Φ66cm
垂直講節40cm
サイド調節台1.52m
走行スピード 毎分最大0〜18.3m
オフセット走行 スタンダード幅1.83m
最大幅3.05m
最大高1.83m
コンベアーシステム 最大幅5m 4輪走行
走行半径10m
センターライン近接距離15cm

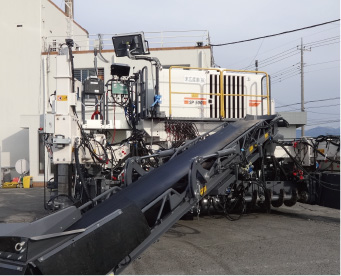

ヴィルトゲン社製

Wirtgen SP500
Wirtgen SP500 標準機
<バイブレータ回路>

油圧バイブレータ接続
最大8本(オプション:16本)
<エンジン>
定格出力2,100min-1 129kW/174HP/176PS
排気量 6,057cm3
排ガス規制 EPA Tier III,2004/26/EC,StageIIIaオフロード法少数生産車
<走行性能>
打設速度 0 to 5 m/min
走行速度 0 to 18m/min
<クローラ>
3(オフセットに限る)又は4
寸法(L x W x H) 1,550mm×300mm×450mm
Wirtgen SP500 舗装
<アプリケーション>
舗装 舗装幅:2.00 から 6.00m
舗装厚:最大450mm
<運搬時寸法> (L x W x H)
本体及び
舗装モールド6.00m
10,800mm×2,550mm×3,100mm
<機械質量> ※装備と作業幅により異なります。
作業質量CE
装備:コンクリートスプレッダ、モールド、オシュレーティングビーム、スーパースムーザ
非装備:ダウエルバーインサータ

6.00のとき 32,500daN(kg)

Wirtgen SP500 オフセット施工(構造物)
<アプリケーション>
オフセット施工
(構造物)
オプション装備 左側又は右側
施工幅:最大3,000mm
オフセット高さ:最大2,200mm
<コンクリートフィーダ>
ベルトコンベア 標準
<運搬時寸法> (L x W x H)
本体のみ(非装備:ベルトコンベア/オーガコンベア) 6,800mm×2,550mm×3,100mm
本体及びベルトコンベア 8,800mm×2,550mm×3,100mm
<機械質量>※装備と作業幅による機械レンジにより異なります。
乾燥質量(非装備トリマ、ベルトコンベア 非装備:モールド、ディーゼル/水) 15,800daN(kg)
作業質量(非装備トリマ 装備:ベルトコンベア) 16,600daN(kg)+モールド重量

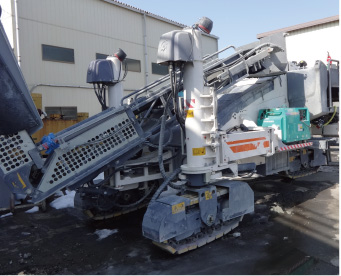

Wirtgen SP15
Wirtgen SP15 標準機
<応用範囲>

オフセットアプリケーション
左側又は右側
施工幅:1,800mmまで
オフセット高さ:1,300mmまで
<バイブレータ回路>

油圧バイブレータ接続
5本
<コンクリートフィーダ>

ベルトコンベア
標準

ベルトコンベア
(折りたたみ式)
オプション
<モールド>
位置 機械内部又は左右にオフセット
<エンジン>
エンジンメーカー ドイツ
型式 TCD2012 L04 2V AG3
定格出力2,100min-1 92kW/125PS/123.4 HP
排気量 4,040cm3
排ガス規制 EPA Tier III,2004/26/EC,StageIIIaオフロード法少数生産車
<走行能力>
打設速度 最大 0 to 20 m/min
走行速度 最大 0 to 35m/min
<クローラ>
配置 フロント2リア、リア1
寸法(L x W x H) 1,340mm×260mm×550mm
<運搬時寸法> (L x W x H)
本体(ベルトコンベア/オーガコンベア無) 5,350mm×2,300mm×2,580mm
本体(ベルトコンベア有) 7,100mm×2,500mm×2,660mm
<機械質量> ※装備と作業幅により異なります。
乾燥質量(ベルトコンベア有) 9,800daN(kg)
作業質量(ベルトコンベア有、トリマ無) 10,350daN(kg)+モールド重量
ベルトコンベア
(折りたたみ式)
920daN(kg)

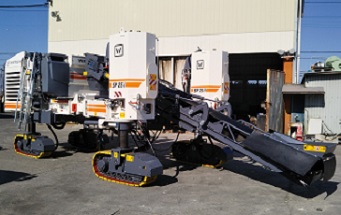

Wirtgen SP25i
Wirtgen SP25i 標準機
<応用範囲>

オフセットアプリケーション
左側又は右側
モールド伸縮
ストローク:1,100mmまで
施工幅:2,500mmまで
オフセット高さ:2,000mmまで
<バイブレータ回路>

油圧バイブレータ接続
10本
<コンクリートフィーダ>

ベルトコンベア
(折りたたみ式)
オプション
長さ6,000mm,幅600mm
<モールド>
位置 機械内部又は左右にオフセット
<エンジン>
エンジンメーカー ドイツ
型式 TCD4.1 L4
定格出力2,100min-1 115kW/154HP/156PS
排気量 4,040cm3
排ガス規制 EU Stage 4/US Tier 4f
燃料消費量
(フルロード)
30.2L/h
燃料消費量
(実施工時)
13.5L/h
<走行能力>
作業速度 最大 0 to 15 m/min
回送速度 最大 0 to 35m/min
燃料タンク 375L
水タンク 900L(2×450L)
<クローラ>
4
配置 フロント2,リア2
寸法(L x W x H) 1,580mm×300mm×540mm
油圧車高調整 1,000mm
<運搬時寸法> (L x W x H)
本体
(ベルトコンベア/
オーガコンベア無)
6,100mm×2,500mm×2,990mm
本体
(ベース機+折畳み)
7,100mm×2,500mm×2,950mm
<機械質量> ※装備と作業幅により異なります。
乾燥質量
(ベルトコンベア有)
15,500kg
作業質量
(ベルトコンベア有,トリマ無)
18,320kg+モールド重量
ベルトコンベア
(折りたたみ式)
920kg
